產品說明

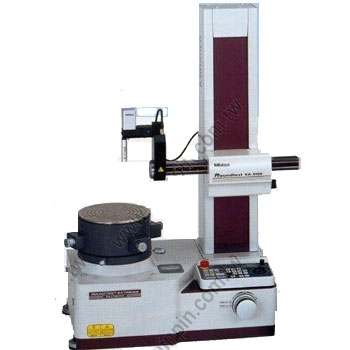

• 型 號: RA-2200AS/RA-2200DS/ RA-2200AH RA-2200DH



一.旋轉台

旋轉精度:

徑向 （0.02+3.5H/10000）μm　　H：量測高度（mm）

軸向 （0.02+3.5X/10000）μm　　X：自旋轉中心的距離（mm）

旋轉速度:2, 4, 6, 10 rpm

工作台有效直徑:ø235mm/ø200mm/ø235mm/ø200mm

中心／水平調整裝置:A.A.T/ D.A.T/ A.A.T/ D.A.T

中心調整範圍:±3mm /±5mm /±3mm /±5mm

水平調整範圍: ±1°

最大負載重量:30kg

最大量測直徑 :ø300mm

最大負載直徑:ø580mm



二.垂直驅動部（Z軸立柱部）

運動的真直度:

0.10μm/100mm（λc2.5）0.15μm/300mm（λc2.5）/ 0.10μm/100mm（λc2.5）0.25μm/500mm（λc2.5）

與旋轉軸心的平行度:0.7μm/300mm（母線為基準）/ 1.2μm/500mm（母線為基準）

移動速度:最大50mm/s （量測時：0.5/1.0/2.0/5.0 mm/s）

最大量測高度: 量測外徑時: 300mm / 500mm

量測內徑時: 300mm / 500mm

最大量測深度:（使用標準測針時） ø32×深度85mm、ø7×深度50mm



三.徑向移動量

真直度:0.7μm/150mm（λc2.5）

與旋轉軸心的直角度:1.0μm/150mm（母線為基準）

移動量:175mm（自中心點算起-25mm∼+150mm）

移動速度:最大30mm/s （量測時：0.5/1.0/2.0/5.0 mm/s）



四.檢出器

測定力:10∼50mN（5段切換）

測針尖端形狀、材質:ø1.6mm 超硬球形

檢測範圍:標準±400μm/±40μm/±4μm 追蹤±5mm

其他:附加IN/OUT切換裝置、測定力切換裝置（5段）、測頭角度刻度（±45°）、Z軸方向碰撞感測功能、滑動式檢出器支架（3種位置規格）



五.其他:

電源:100V∼240V

使用空氣量:0.39MPa

空氣消耗量標準狀態下:30L/min （空氣補給為80L/min以上）

本體重量:180kg / 200kg
