AOI線上檢測量測系統,全自動顯微影像量測軟體
S-001影像自動辨識系統【手機按鍵版】P+RAIM-2D全自動光學量測系統

(01)S001

S-001影像自動辨識系統【手機按鍵版】P+R

點我立即詢價

產品說明

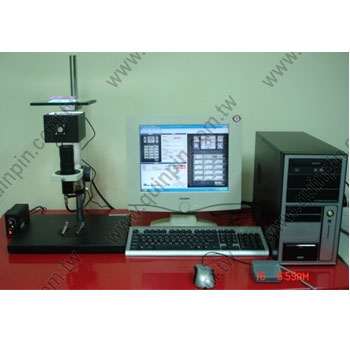

  • 影像自動辨識系統【按鍵版】P+R
  • 用途:針對手機按鍵所專門開發的影像辨識系統,若按鍵放錯位置,或是按鍵上的圖案檢視,均可由系統
  • 自動與原本標準件進行比對,不但可將有問題的位置列出並進行統計,亦可將檢查結果與相關數值
  • 匯出成制式報表。

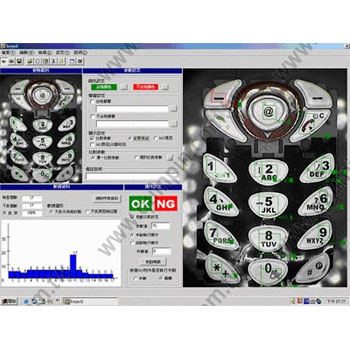

  • 畫面:目前所完成的部份可分為【影像區】、【範例區】、【控制區】與【統計區】。

  • 功能:以下是本系統之功能與其他廠商產品不同的部份說明。
  • 1.直立影像:目前所使用的影像擷取卡與CCD多半為640x480的橫向畫面,故所以產品置於鏡頭下方需先轉向,使造成操作極為不便,本系統將影像旋轉90度,同時也將可視範圍加大。
  • 2.微調設定:當系統判別產品出現異常,可設定於不良位置處顯示比對的結果,我們可利用微調功能,進一步判別按鍵上的瑕疵部位,但目前業界多半使用41萬畫素的CCD取像設備,太過於微小的瑕疵點可能無法進行辨識。
  • 3.陰影辨識:目前市面上的系統多半要以強光照設產品,以免因人為或環境因素所造成的陰影干擾,使產品合格與否的判別有誤,本系統已可排除此問題,在一般的燈光環境下即可正常操作,不需因此加裝特殊設備,加大物件比對的彈性空間。
  • 4.外觀顏色 : 可利用微調功能,進一步判別按鍵上的顏色,但目前業界多半使用41萬畫素的CCD取像設備,太過於微小的色差可能無法進行辨識。
  • 5.數值統計:夲系統除合格判別外,亦可同步將不良之部位分別及綜合統計列表,並以圖形表示不良位置的比例狀況,檢查結果可一目了然。

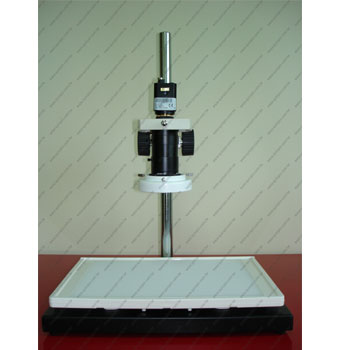

  • 6.工業用等級工作平台。
