產品說明

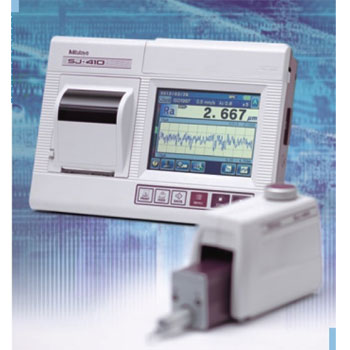

• 型號:SJ-411 / SJ-412

Code No( mm) 178-580-01A / 178-580-02A / 178-582-01A /178-582-02A



測量範圍:

X軸:25mm (1inch) / 50mm (2inch)

Z 軸:（檢測部） 800μm、80μm、8μm

※如使用選購測針，最大可到2400μm



檢測器:

解析度0.01μm(800μm 範圍)、 0.001μm(80μm 範圍e)、 0.0001μm(8μm 範圍）

測針尖端形狀(角度/半徑）: 60°/2μm/ 90°/5μm/ 60°/2μm / 90°/5μm

測定力:0.75ｍN / 4ｍN /0.75ｍN / 4ｍN

滑橇曲率半徑:40mm

檢測方法無軌式(SKIDLESS)/有軌式(SKID)式(切換)



驅動部（X軸）:

檢測速度:0.05、0.1、0.2、0.5、1.0mm/s

驅動速度:0.5、1、2、5mm/s

直線度0.3μm / 25mm ; 0.5μm / 50mm

上下傾斜 上下移動 : 10mm

裝置 傾斜角度 : ±1.5°

對應規範JIS1982 / JIS1994 / JIS2001 / ISO1997 / ANSI / VDA

參數:Ra, Rq, Rz, Ry, Rp, Rv, Rt, R3z, Rsk, Rku, Rc, RPc, RSm, Rmax

※1, Rz1max※2, S, HSC, RzJIS※3, Rppi, RΔa, RΔq, Rlr, Rmr, Rmr(c), Rσc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, λa,λq, Lo, Rpm, tp※4, Htp

※4, R, Rx, AR, W, AW, Wx, Wte 可自行設定



評估曲線: 斷面曲線、粗度曲線、DF曲線、波浪曲線、粗度基調(motif)曲線、波浪基調(motif)曲線



標準附件:

檢出器※7 / 標準測針※8

178-601　　粗度標準片(Ra3μm)

270732　　 記錄紙(5卷裝)

12BAL402　 液晶保護貼(1片)

122BAG834 觸控筆

12AAN041 攜帶盒

AC轉接器、電源線、一字螺絲起子、十字螺絲起子、內六角扳手、觸控筆用吊飾、操作說明書、操作便覽、保證書
